Tecnologia de bateria: Utiliza baterias de fosfato de ferro-lítio de grande capacidade, maduras, de alta eficiência e longa vida.
Gerenciamento de bateria: Equipado com produtos avançados de gerenciamento de bateria inteligente para garantir a segurança do produto.
Gerenciamento Térmico: Alcança controle de ambiente de operação inteligente de alta precisão por meio de sistemas de ar condicionado de nível industrial, garantindo uma diferença de temperatura de 3°C dentro do PACK e 5°C no gabinete.
Proteção de segurança: Sistema opcional de proteção contra incêndio usando perfluorohexano ou aerossol.
Sistema Automático de Alarme e Extinção de Incêndio: Configurado com sistema automático de extinção de incêndio com alarme de três níveis para PACK, cluster e compartimento.
Sistema de monitoramento: Instalado com equipamentos de monitoramento de temperatura e umidade, fumaça, vídeo e monitoramento de estado de acesso dentro do contêiner.
Projeto Modular: Design de produto altamente modular, estrutura simples, fácil transporte, instalação e manutenção

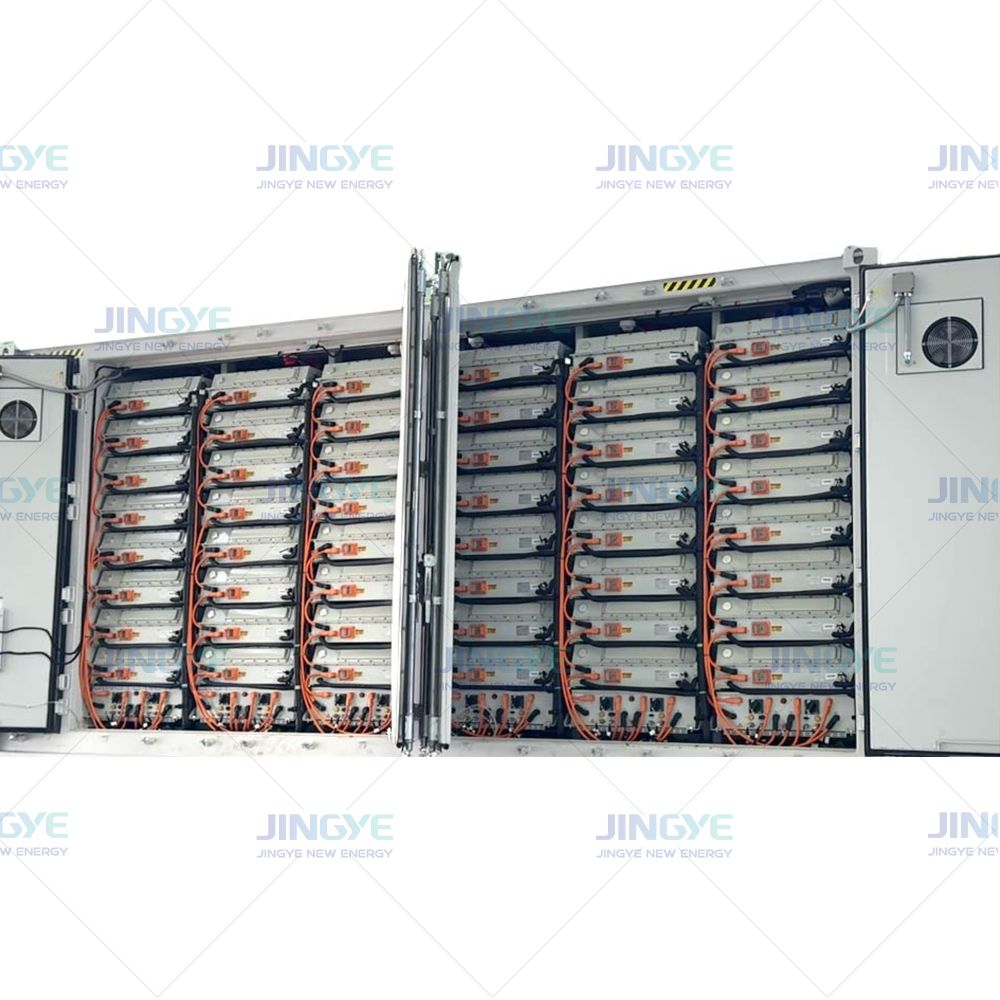

Recipiente de bateria de resfriamento líquido de 5 MWh
|
Não. |
Artigo |
Especificação |
|
|
1 |
Configuração |
12*(1P104S*4) |
|
|
2 |
Potência nominal |
5MWh |
|
|
3 |
Tensão nominal |
1331,2 V CC |
|
|
4 |
Faixa de tensão |
1164,8 V - 1497,6 V CC |
|
|
5 |
Potência de carregamento nominal |
≤ 2,5 MW |
|
|
6 |
Potência de descarga nominal |
≤ 2,5 MW |
|
|
7 |
Fonte de alimentação auxiliar |
400V AC±5% 50Hz / 220VAC (carga significativa) |
|
|
8 |
Condições Ambientais |
Armazenamento |
5℃ |
|
9 |
Trabalho |
0℃ -30℃ |
|
|
10 |
Altitude |
≤ 4000m (>4000m desclassificação) |
|
|
11 |
Parâmetros Gerais |
Dimensões |
L6058 x L2438 x H2896 mm |
|
12 |
Cor |
(padrão) |
|
|
13 |
Peso |
Cerca de 43t |
|
|
14 |
Classificação IP |
IP54 (padrão) |
|
|
15 |
Método de refrigeração |
Resfriamento Líquido |
|
|
16 |
Protocolo de comunicação |
Ethernet, CAN, Modbus RTU |
|
|
17 |
Refrigerante |
Solução aquosa de etilenoglicol a 50% |
|

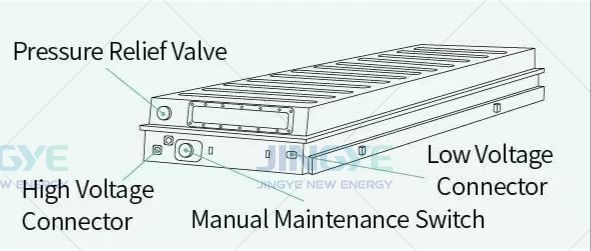

Parâmetros técnicos
|
Parâmetros de célula |
314Ah |
|
Método de combinação |
L173F314-1P104S |
|
Tensão nominal |
332,8 V |
|
Capacidade nominal |
314Ah |
|
Energia Nominal |
104,499 kWh |
|
Método de resfriamento |
Resfriamento líquido |
|
Taxa Nominal |
0,5P |
|
Dimensões |
2160*790*245mm |
|
Exemplo |
|
Caso Relacionado
Jiangsu Jingye Iron and Steel Projeto de estação de energia de armazenamento de energia de 50 MW/100
Jiangsu Jingye Iron and Steel Energy Storage Power Station project system equipment is equipped with 10 sets of 5MW-PCS converter integrated cabins, 20 sets of 5MWh battery prefabricated cabins
Jiangsu Jingye Iron and Steel Projeto de estação de energia de armazenamento de energia de 50 MW/100
L'équipement du système du projet de centrale électrique de stockage d'énergie sidérurgique de Jiangsu Jingye est équipé de 10 ensembles de cabines intégrées avec convertisseur 5 MW-PCS et de 20 ensembles de cabines préfabriquées avec batterie de 5 MWh
Jiangsu Jingye Iron and Steel Projeto de estação de energia de armazenamento de energia de 50 MW/100
El equipo del sistema del proyecto de central eléctrica de almacenamiento de energía de hierro y acero Jiangsu Jingye está equipado con 10 juegos de cabinas integradas con convertidor PCS de 5 MW y 20 juegos de cabinas prefabricadas con batería de 5 MWh
Jiangsu Jingye Iron and Steel Projeto de estação de energia de armazenamento de energia de 50 MW/100
جيانغسو جينغي الحديد والصلب تخزين الطاقة محطة توليد الكهرباء نظام تجهيز المعدات مع 10 مجموعات من 5 ميجا واط-جهاز كمبيوتر شخصى تحويل كابينة متكاملة ، 20 مجموعات من 5 ميجا واط بطارية كابينة الجاهزة
Jiangsu Jingye Iron and Steel Projeto de estação de energia de armazenamento de energia de 50 MW/100
جيانغسو جينغي الحديد والصلب تخزين الطاقة محطة توليد الكهرباء نظام تجهيز المعدات مع 10 مجموعات من 5 ميجا واط-جهاز كمبيوتر شخصى تحويل كابينة متكاملة ، 20 مجموعات من 5 ميجا واط بطارية كابينة الجاهزة
Jiangsu Jingye Iron and Steel Projeto de estação de energia de armazenamento de energia de 50 MW/100
O equipamento do sistema do projeto de estação de energia de armazenamento de energia de ferro e aço Jiangsu Jingye está equipado com 10 conjuntos de cabines integradas com conversor 5MW-PCS, 20 conjuntos de cabines pré-fabricadas com bateria de 5MWh
Jiangsu Jingye Iron and Steel Projeto de estação de energia de armazenamento de energia de 50 MW/100
Die Systemausrüstung des Jiangsu Jingye Iron and Steel Energy Storage Power Station-Projekts ist mit 10 Sätzen 5 MW-PCS-Konverter-integrierter Kabinen und 20 Sätzen vorgefertigter 5 MWh-Batteriekabinen ausgestattet
